BW-6222-High-Precision-MEMS-Integrated Navigation System (HMSN)

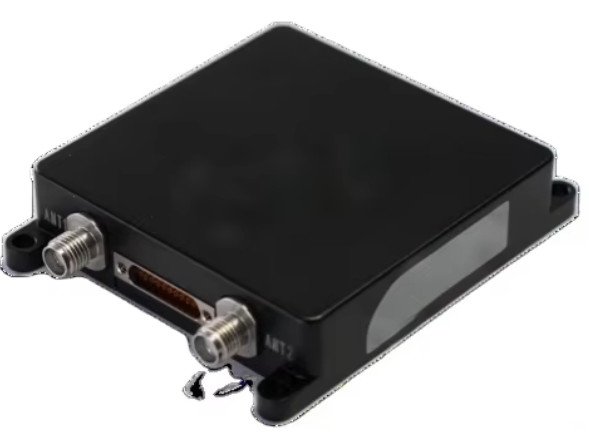

  • BW-6222-High-Precision-MEMS-Intergrated Navigation System
Nguồn gốc Jiangsu, Trung Quốc
Hàng hiệu BWSENSING
Số mô hình BW6222
Số lượng đặt hàng tối thiểu 1 chiếc
Giá bán USD 5000-1000
Điều khoản thanh toán T/T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
trục Hệ thống quán tính 3 trục Phạm vi con quay hồi chuyển ± 250°/s
Tính ổn định của con quay hồi chuyển 3 °/h (trung bình 10 giây) Phạm vi động gia tốc ± 8 g
Nhiệt độ hoạt động -40 ° C+85 ° C. Ổn định thiên vị gia tốc kế 0,02 mg (trung bình 10 giây)
giao diện RS-232, CAN/CAN-FD, PPS và sự kiện
Bạn có thể đánh dấu vào các sản phẩm bạn cần và liên lạc với chúng tôi trong bảng tin.
Độ ổn định thiên vị
Để lại lời nhắn
Mô tả sản phẩm

Tổng quan

BW-6222 là một hệ thống định vị mô-đun MEMS chính xác, nhỏ gọn. Nó tích hợp một MEMS IMU chính xác cao (Inertial Measurement Unit) và một mô-đun GNSS hai ăng-ten,sử dụng các thuật toán tổng hợp bộ lọc Kalman đa nguồn để cung cấp liên tục, dữ liệu định vị và định vị chính xác cao trong môi trường phức tạp. Các ứng dụng bao gồm truyền thông vệ tinh, máy bay không người lái, khảo sát và lập bản đồ và nền tảng ổn định.



Các đặc điểm chính

Hỗ trợ đa chòm sao: tương thích với các hệ thống BDS, GPS, GLONASS, Galileo và QZSS, bao gồm các vệ tinh BeiDou-3

Đơn vị IMU được hiệu chỉnh tại nhà máy:

Nhiệt độ và hiệu chuẩn động cho tất cả các thành phần IMU.

Định hướng thích nghi:

Tối ưu hóa sắp xếp tĩnh / động cho chuyển động hoặc trạng thái tĩnh.

Bồi thường lỗi:

Định chuẩn cấp hệ thống cho sự sai đường cài đặt và sai tỷ lệ tốc độ bánh xe.

Độ chính xác vị trí:

Lỗi vị trí ngang ≤0,2% × D (khoảng cách đi) trong khi mất tín hiệu GNSS

.

Giao diện:

RS-232/422, giao thức CAN/CAN-FD, PPS và EVENT để tích hợp linh hoạt.

Nguồn cung cấp điện:

Nhập DC rộng 9V36V để tương thích công nghiệp.

Thông số kỹ thuật chức năng

Chức năng chính

Hệ thống kết hợp các mô-đun GNSS chính xác cao (định vị ở mức độ cm) với dữ liệu IMU MEMS được hiệu chỉnh tại nhà máy (có thể được tăng cường bằng đầu vào số dặm và lái xe).Các thuật toán tiên tiến (phát lọc Kalman đa nguồn), xác thực nguồn dữ liệu và bù đắp lỗi) đảm bảo độ chính xác bền vững trong môi trường khó khăn (ví dụ: hẻm núi đô thị, đường hầm).



Các chỉ số hiệu suất chính

Tỷ lệ cập nhật dữ liệu

- Giải pháp GNSS 20 Hz -

- Giải pháp điều hướng 200 Hz -

- Dữ liệu GNSS thô 10 Hz -

- Dữ liệu IMU nguyên liệu 200 Hz -

Ưu điểm kỹ thuật

Thiết kế thu nhỏ: Kích thước nhỏ gọn được tối ưu hóa cho UAV, robot và các hệ thống di động

.

Hỗ trợ ăng-ten GNSS kép: Cải thiện độ tin cậy định vị với sửa đổi động học (RTK) thời gian thực.

Độ bền quân sự: Hoạt động ở -40 °C đến +85 °C và chịu được sốc / rung động (được thử nghiệm theo tiêu chuẩn GJB)

.

Ứng dụng

Truyền thông vệ tinh: Các nền tảng ổn định cho các đầu cuối mặt đất.

Xe tự lái: Định vị dưới thước trong các vùng bị từ chối GNSS.

Khảo sát và lập bản đồ: Theo dõi quỹ đạo chính xác cao.

Máy móc công nghiệp: điều khiển chuyển động cho thiết bị nặng.
