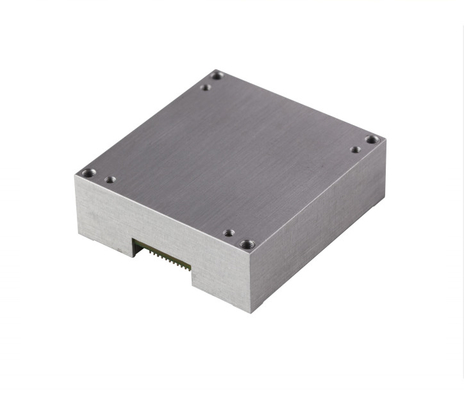

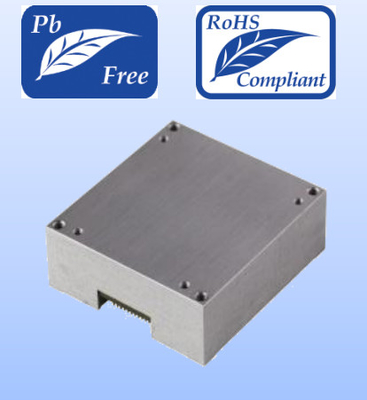

BWS688B - Thiết bị chống sốc cao được thiết kế để điều hướng chính xác, kiểm soát và đo động lực của các tàu vận tải chuyển động

Các thông số chính

Triaxial Gyroscope: Phạm vi đo ±450°/s

Triaxial Accelerometer: Phạm vi đo ± 18g

Magnetometer ba trục: Phạm vi đo ± 8 gauss

Barometer kỹ thuật số: Phạm vi đo 300 mbar ~ 1100 mbar

băng thông cao: 400Hz

Trả thù nhiệt độ được hiệu chỉnh tại nhà máy: Độ ổn định thiên vị, tính tuyến tính và hiệu chỉnh lỗi trục ngang

Phạm vi đền bù nhiệt độ: -40 °C ~ +85 °C

Giao diện truyền thông: SPI

Cảm biến nhiệt độ tích hợp

Phạm vi cung cấp điện: 3,0 V ~ 3,6 V

Chống va chạm: 2000 g

Thiết kế nhỏ gọn: Mức độ nhẹ và yếu tố hình dạng thu nhỏ

Khả năng tương thích: Khớp với ADIS16488A

Các lĩnh vực ứng dụng

Chống rung động công nghiệp và kiểm soát thái độ

Máy móc tự động

Điều khiển Robot

Định ổn và kiểm soát nền tảng

Hệ thống thiết bị

Mô tả sản phẩm

Đơn vị đo lường quán tính (IMU) là một thiết bị nhỏ gọn, chống sốc cao được thiết kế để điều hướng chính xác, điều khiển và đo lường năng động của các tàu vận tải chuyển động.Nó tích hợp một vòng xoáy MEMS ba trục và máy đo tốc độ ba trục với các thuật toán bù đắp lỗi tiên tiến (bao gồm nhiệt độDữ liệu được xử lý được phát ra thông qua một giao diện SPI có thể tùy chỉnh, trong khi các cảm biến tích hợp (magnetometer,Barometer) cho phép cảm biến môi trường toàn diện

.

Các đặc điểm chính:

Cảm biến chính xác cao

Máy quay: phạm vi ±450°/s, ổn định thiên hướng biến dạng Allan 1,2°/h

Đường đo gia tốc: phạm vi ± 18g, ổn định thiên hướng biến dạng Allan 20μg

Magnetometer: phạm vi ±8 gauss cho độ chính xác góc nghiêng

.

Khả năng thích nghi với môi trường

Hoạt động ở nhiệt độ từ -40 °C đến +85 °C với sự bù đắp nhiệt độ được hiệu chỉnh tại nhà máy.

Sống sót 2000g xung và rung động môi trường công nghiệp nhiều

.

Tích hợp nhỏ gọn

Kích thước: 47mm (L) × 44mm (W) × 14mm (H)

.

Trọng lượng: Tối ưu hóa cho máy bay không người lái, cánh tay robot và các thiết bị di động.

Dùng dữ liệu và tương thích

Giao diện SPI hỗ trợ phát dữ liệu tốc độ cao (lên đến 2000Hz).

Tương thích với các tiêu chuẩn công nghiệp

.

Ưu điểm cạnh tranh

Giải pháp công nghiệp hiệu quả về chi phí: cân bằng hiệu suất MEMS với độ tin cậy cho các điều kiện khắc nghiệt.

Multi-Sensor Fusion: Magnetometer và barometer tích hợp cho phép cảm biến 10 trục

.

Tiêu thụ năng lượng thấp: Thiết kế năng lượng 3.0 ∼3.6V hiệu quả kéo dài tuổi thọ pin trong các ứng dụng di động.
